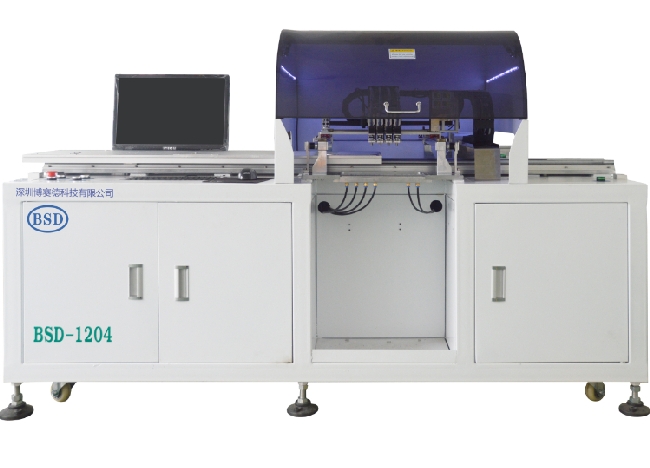

产品名称:1204博赛德经济型LED贴片机
产品简介:机器型号:BSD-1204
最大电路板面积:1200×300mm
最大移动范围:X轴1220mm，Y轴430mm
Z轴最大移动范围:20mm
典型贴片速度:10000cph/小时
理论最大贴片速度:12000cph/小时
定位精度:±0.1mm

1.平台传动采用日本松下伺服电机，进口轨道，保证平台移动的平稳性和控制精度。

2.X,Y轴采用松下伺服驱动，配合进口直线导轨，保证贴片的高精度，高速度，一流的稳定性。

3.4组高速贴片头贴片速度达到10000

cph

，大大提高设备性价比。吸头上下采用进口导轨，精度高，耐用时间长。

4.简单易懂的图形化编程方式，大大提高操作的便利性，自动视觉定位辅助定位，定位精确方便。

5.多种配料器的选用，能满足不同LED封装元件的贴装要求。

6.采用工控电脑+自主专用控制器控制，系统稳定，操作简单，易学。

7.软件功能强大，编程坐标采用数字和图形化显示方式，坐标校正和更改方便，生产过程图形化显示贴片进度和元件，补贴料方便。

8.软件采用数据库系统，不同种类PCB编程可存储，方便调用，新产品一次编程，终身调用。

9.平台，Y轴，X轴可手动移动，移动速度自由调节，实现任意点可以手动到达，方便编程。

10.采用进口负压检测系统，对吸料进行准确检测，有效防止漏料，抛料的情况。

11.采用真空系统，噪音小，寿命长，真空压力恒定。

12.标准配置：工控电脑 1套，贴片头4组，吸嘴12个，喂料器FEEDER 4个。

13.可选配：8mm，12mm，16mm及24mm自动喂料器；不同吸嘴；工业气泵，空气压缩机；UPS不间断电源。

机器型号	BSD-1204
最大电路板面积	1200×300mm
最大移动范围	X轴1220mm，Y轴430mm
Z轴最大移动范围	20mm
典型贴片速度	10000cph/小时
理论最大贴片速度	12000cph/小时
定位精度	±0.1mm
定位方式	视觉定位（可加配视觉校正V）
可以贴装元器件	0603以上阻容件及各种3528和5050LED芯片,同时满足SOP SOT芯片的贴装并兼容各种大功率芯片贴装
编程方式	电脑图形化编程方式+视觉相机定位
适用带式喂料器	8mm，12mm，16mm和24 ，32mm喂料器
喂料器数量	最多放置6个喂料器
操作系统
负压	内置真空发生装置
电源	220V,50Hz
功率	1.2kW
重量	520Kg
外形体积（长宽高）	2000mm800mm1250mm
